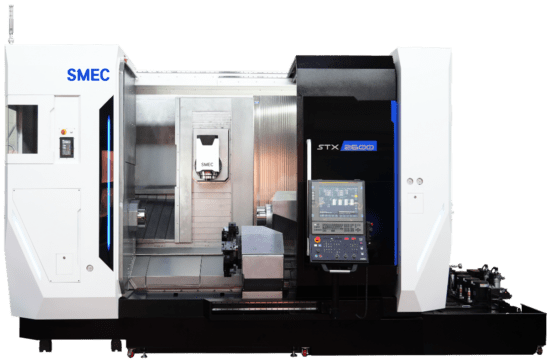

SMEC STX-2600ST

Diamètre de passage au-dessus du banc :Ø 700 mm

Diamètre de tournage maxi: Ø 700 mm etØ 410 mm (tourelle inférieure)

Longueur de tournage maxi : 1540 mm

Passage pour barres:  Ø 81 mm

Course axe X1: 790 mm (-20/+770 mm)

Course axe Y: 300 mm (+150 mm)

Course axe Z1: 1590 mm

Course axe A : 1540 mm

Course axe B: 240° (+120°)

Course axe C1 : 360 mm

Course axe C2: 360 mm

Course axe X2: 235 mm

Course axe Z2: 1540 mm

Broche Principale et Secondaire:

Vitesse de broche maxi: 4000 tr/min

Diamètre du mandrin :  255 mm (10’’)

Nez de broche: A2-8’’

Puissance maxi du moteur: 30 kW

Couple maxi: 724 Nm

Diamètre intérieur des roulements avant: 130 mm

Alésage: 91 mm

Angle minimum d’indexation broche (axe C1):  0,0001°

Broche de Fraisage Axe B:

Vitesse de broche maxi: 12000 tr/min

Puissance maxi moteur broche de fraisage: 26 kW

Couple maxi: 124 Nm

Cône de broche: CAPTO C6

Diamètre intérieur des roulements avant: 70 mm

Rotation: 240° (+ 120°)

Angle minimum d’indexation broche (axe B): 0,0001°

Temps d’indexation (axe B): 2 sec

Couple de serrage : 6500 Nm

Tourelle Inférieure:

Nombre de postes : 12

Outils de tournage extérieur : Carré de 25 mm

Outils de tournage intérieur: Ø 40 mm

Temps d’indexation de la tourelle: 0,20 sec.

Vitesse maxi des outils tournants: 5000 tr/min

Puissance maxi du moteur des outils tournants: 7,8 kW

Couple maxi du moteur des outils tournants : 33 Nm

Capacité des outils tournants :

Type de pinces: ER32 (Ø 3-20 mm)

Diamètre de fraisage maxi: Ø 20 mm

Diamètre de perçage maxi: Ø 20 mm

Taraudage maxi: M20xP2.5 mm

Changeur d’Outils Automatique:

Nombre de postes: 30 (options : 40/60/90)

Attachement: CAPTO C6

Diamètre d’outils maxi (poches adjacentes pleines): ø75 mm

Diamètre d’outils maxi (poches adjacentes vides): ø125 mm

Longueur outils maxi: 300 mm

Poids maxi outils: 8 kg

Temps de changement outil (outil/outil): 1,8 s (1)

Temps de changement outil (copeaux/copeaux) : 7,8 s (1)

FANUC 31i-MB5

Gestion 5 axes continus
